Hoge Precisie Analoge Hall-Sensor

In de HE244 Hall-sensor verplaatst de hoge resolutie, gecombineerd met de mogelijkheid om kleine veranderingen in zeer sterke magnetische velden te detecteren, uw metingen naar het ppm-bereik.

De HE244 halsensorserie is ultrastabiel

• Zeer breed bereik van enkele μ-Tesla tot 10 Tesla en hoger
• Meet zowel positieve als negatieve velden met een zeer hoge precisie
• Zeer laag geluidsniveau
• Zeer breed temperatuurbereik; een hoge temperatuur versie tot + 250 ° C / + 480 ° F is ook beschikbaar
• Zeer lage temperatuurcoëfficiënt
• Zeer lage offset
• Ultra-lage drift en lange termijn drift
• Ultra-low PHE (Planar Hall Effect) -fout.

Z-veldmetingen tonen geen X- en Y-veldfouten

• Röntgenbestendig

Voor dynamische metingen met weinig ruis bevelen we sensorkralen van 2 mA of lager aan voor de HE244. Voor een hoger vermogen kunnen sensorstromen tot 10 mA worden gebruikt. Als vuistregel geeft de HE244-serie een output van 0,2 V / T bij een stroom van 2 mA-sensor.

Typische applicaties:

• Precieze homogene velden meten
• Nauwkeurige stroom- en vermogenssensoren
• Meet zowel sterk gemagnetiseerde metalen als remanent magnetisme met één sensor
• Metingen in kleine metalen, magneet en ferriet luchtopeningen
• Lage gelijkstroom in sterke wisselstroom, bijvoorbeeld in windmolens waar slechts een beperkte gelijkstroom mag worden ingevoerd in het net

Applicatie notities:

An easy way to do Hall sensor measurements

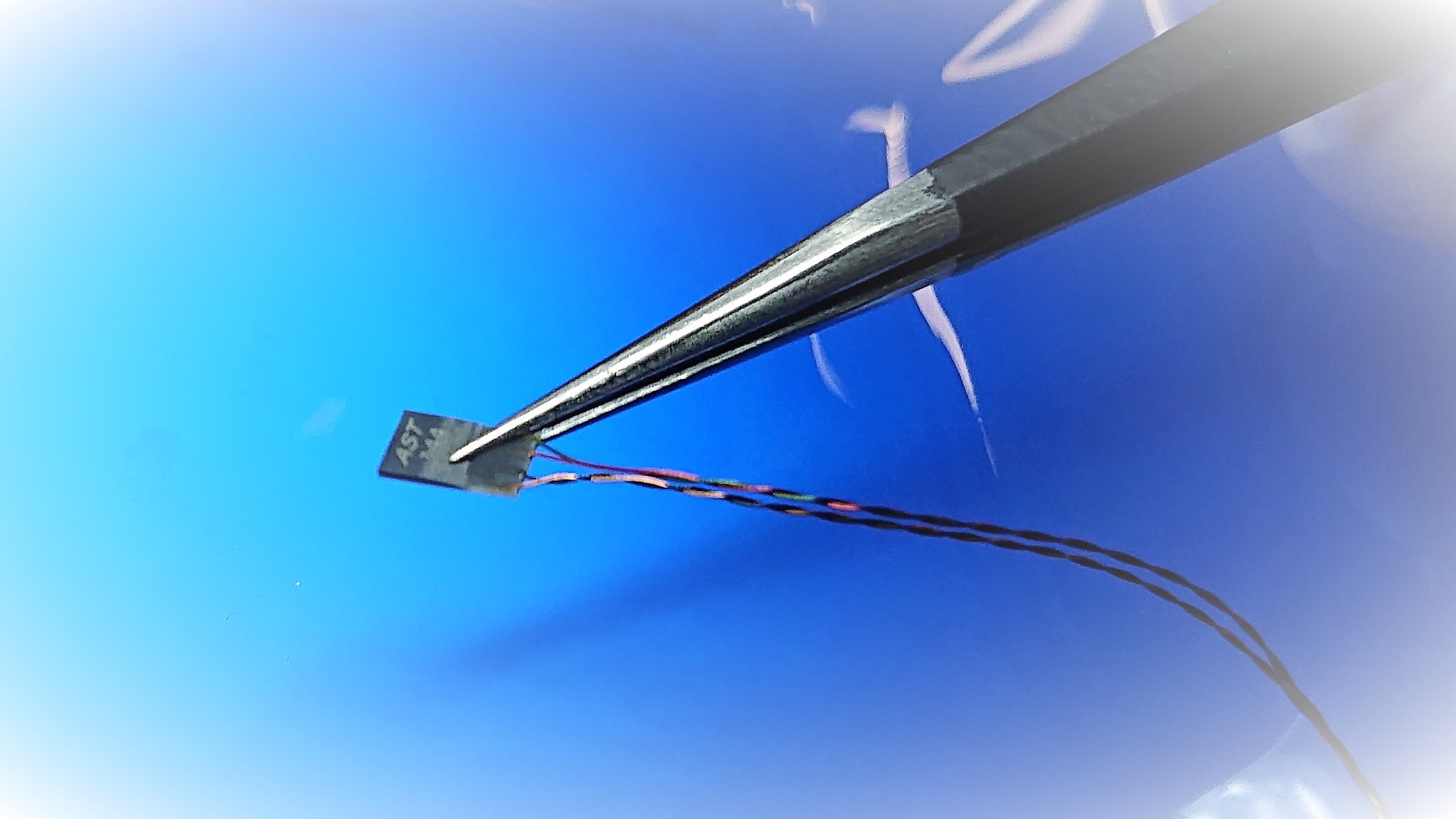

AST144T / AST144HT

Standaard of hoge temperatuurdraden.

Paar-twisted draden van 20 cm standaard

Afmetingen: 3,0 x 5,0 mm

Maximale dikte 0,80 mm

AST244S

Fijne pads geschikt voor solderien of microlassen

Afmetingen: 3,0 x 5,0 mm

Maximale dikte 0,80 mm

AST244CT

Op keramisch substraat voor toepassingen bij hoge temperaturen. Ook bruikbaaar in cryogene toepassingen.

Paar-twisted hoge temperatuur

draden van 20 cm standaard

Alleen op aanvraag
